混凝土企业钢渣骨料应用警示：从“固废利用”到“质量隐患”有多远

钢渣是炼钢过程中排出的熔渣，主要来源于金属炉料中被氧化生成的氧化物、被侵蚀的炉衬材料以及为调整钢渣性质而加入的造渣材料。

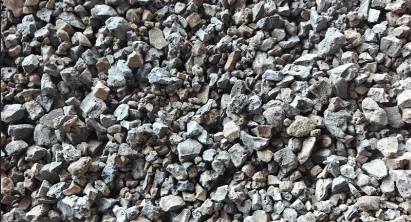

图：钢渣堆

从物理性能看，钢渣密度大、强度高、坚固性好，与天然碎石相似。从化学成分看，钢渣主要由钙、铁、硅、镁的氧化物组成，主要矿物成分为硅酸三钙、硅酸二钙、钙镁橄榄石、铁铝酸钙等，并含有少量游离氧化钙。根据冶炼工艺不同，钢渣可分为转炉渣、电炉渣、铸余渣及不锈钢渣等。

表面上看，钢渣似乎是一种“完美”的替代材料：成本低、强度高、还能解决工业废料堆积问题。这也是为什么有些企业将其大量掺入混凝土中。

（一）游离氧化钙（f-CaO）水化膨胀

钢渣中含有一定量的游离氧化钙，这部分氧化钙在炼钢过程中经高温煅烧，结构致密、晶粒粗大，水化反应极为缓慢 。在混凝土硬化后，f-CaO遇水缓慢生成氢氧化钙，固相体积增大96%～98% 。当膨胀应力超过混凝土的抗拉强度时，就会导致混凝土开裂。

（二）硅酸二钙（C₂S）晶型转变

钢渣中的硅酸二钙是一种多晶矿物。在钢渣冷却过程中，高温型的β-C₂S会向低温型的γ-C₂S转变，这一晶型转变伴随着约10%～12%的体积膨胀 。这一膨胀是物理变化，与水分无关，即使钢渣颗粒被完全包裹在混凝土内部，无法接触空气和水，这一晶型转变仍然会发生，难以抑制 。

（三）游离氧化镁（f-MgO）及单质铁氧化

游离氧化镁水化生成氢氧化镁，体积膨胀达220%左右 。同时，钢渣中残存的单质铁在空气和水分环境中会发生氧化锈蚀，生成铁锈（Fe₂O₃·nH₂O），同样伴随体积膨胀 。

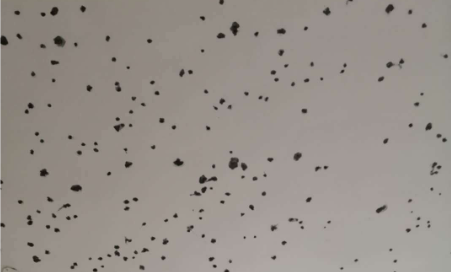

这些水化产物和氧化产物的体积膨胀，是导致钢渣骨料混凝土安定性不良的根本原因。简单来说，钢渣中的不稳定成分遇水或接触空气后，会像“发面”一样从内部持续膨胀，将混凝土撑裂。更棘手的是，这些膨胀反应极为缓慢，导致开裂时间与程度具有很大的不确定性——有的工程几个月就爆发，有的则要一两年甚至更长时间才显现问题，且破坏一旦发生便不可逆。东南大学材料科学与工程学院教授张亚梅指出：“混凝土中只要加入钢渣，多少都会造成爆裂的现象。”这意味着，未经充分陈化消解、安定性检验不合格的钢渣，即便短期内看似合格，长期来看仍是埋在混凝土里的隐患。

钢渣应用于混凝土并非绝对不可行，但未经处理的钢渣一旦用于工程，企业将面临三重代价：工程质量代价——钢渣膨胀是缓慢且不可逆的过程，膨胀应力从内部破坏混凝土微观结构，导致强度下降、保护层剥落、钢筋锈蚀，且修复难度极大；法律责任代价——使用不合格建筑材料，根据相关法规可能面临从行政处罚到刑事责任的追责；市场信誉代价——一旦爆出质量问题，企业多年积累的品牌信誉将瞬间归零。

然而，这些代价并非不可避免。钢渣的安全应用有一套严格的技术防线，必须逐级通过以下三道检测程序：

（一）钢渣粉安定性检测。将钢渣磨细成为钢渣粉，参照《钢铁渣粉》标准进行安定性检验。若钢渣粉安定性不合格，则该批钢渣骨料不可用——这是从源头把关。

（二）骨料压蒸试验。随机选取至少100颗钢渣骨料，在216℃、2MPa压力下蒸压不少于6小时，压蒸后出现明显开裂或破损的颗粒比例须小于5%。这道工序直接验证骨料自身的体积稳定性。

（三）混凝土蒸养和压蒸试验。用钢渣骨料制备混凝土，养护28天后进行不低于80℃、不少于7天的蒸养试验，要求混凝土无肉眼可见损伤；再对蒸养后的混凝土进行压蒸试验，要求无肉眼可见损伤，且强度降低不超过10%。这是对混凝土成品的最终验证。

这三道检测程序层层递进，从粉末到骨料再到混凝土成品，是对钢渣安定性的系统性验证。上述检测均有明确的国家标准作为依据：钢渣粉安定性检测执行GB/T 20491《用于水泥和混凝土中的钢渣粉》；骨料压蒸试验执行GB/T 24175《钢渣稳定性试验方法》；混凝土蒸养和压蒸试验则结合GB/T 24175及GB/T 750《水泥压蒸安定性试验方法》进行。
